Обратные клапаны

Обратный клапан пропускает поток только в одном направлении и не даёт ему развернуться обратно. Это простое устройство защищает насосы от обратного давления, не даёт воде уходить из системы, предотвращает смешивание горячей и холодной воды и обратный приток в водоснабжении и отоплении. В этом разделе собраны обратные клапаны разных конструкций и диаметров для воды, отопления и насосных групп — недорогая, но важная защита инженерной системы от множества проблем.

Что такое обратные клапаны

Обратный клапан — это автоматическое устройство, которое открывается под напором среды в рабочем направлении и закрывается при попытке обратного потока. Запорный элемент (золотник, шар, диск или пружина) перекрывает проход, не пропуская среду назад. В отличие от запорной арматуры, клапан срабатывает сам, без участия человека. Ключевые характеристики — конструкция, диаметр, рабочее давление и температура, а также положение монтажа и направление потока.

Виды обратных клапанов

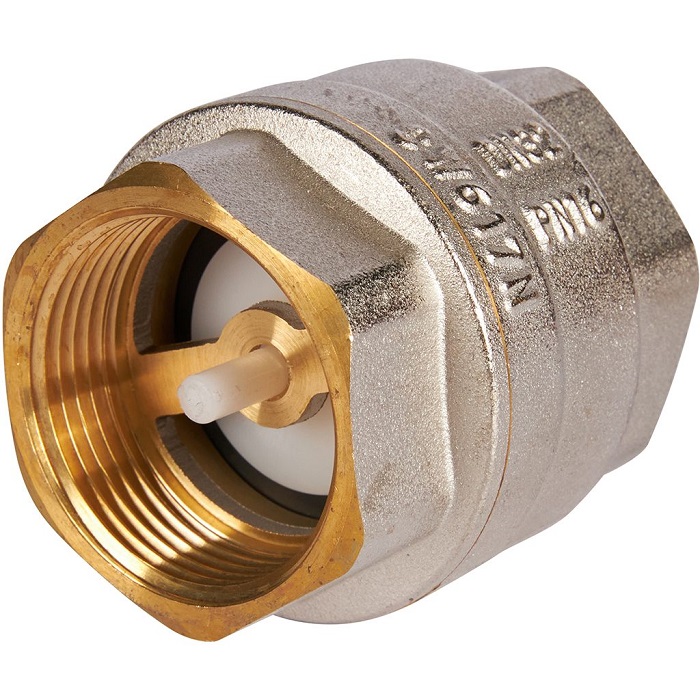

Пружинные клапаны. Запорный элемент прижимается пружиной, что обеспечивает срабатывание в любом положении монтажа. Универсальны и наиболее распространены в водоснабжении и отоплении.

Поворотные (лепестковые). Диск откидывается под напором и закрывается под собственным весом и обратным давлением. Имеют малое сопротивление, применяются на крупных диаметрах.

Шаровые клапаны. Перекрытие обеспечивает шар, поднимаемый потоком. Надёжны для воды и стоков, используются в том числе в канализационных и дренажных линиях.

Межфланцевые клапаны. Компактные клапаны, зажимаемые между фланцами, для трубопроводов большого диаметра в инженерных системах зданий.

Приёмные клапаны с сеткой. Устанавливаются на конце всасывающей линии насоса, удерживают воду в магистрали и защищают от мусора. Нужны для скважинных и поверхностных насосов.

Канализационные обратные клапаны. Предотвращают обратный подток стоков при подпоре в канализации — защита подвалов и нижних этажей от затопления.

Как выбрать обратный клапан

Диаметр. Диаметр клапана согласуют с диаметром трубопровода. Занижение создаёт сопротивление и шум, завышение избыточно. Присоединение подбирают под тип труб (резьба, фланец, под пайку).

Конструкция под задачу. Пружинный клапан универсален по положению монтажа, поворотный даёт меньшее сопротивление на больших диаметрах, шаровой надёжен для стоков. Тип выбирают под среду и линию.

Рабочее давление и температура. Параметры клапана должны соответствовать системе: для отопления нужна стойкость к высокой температуре, для водопровода — к рабочему давлению. Несоответствие ведёт к отказу.

Среда. Для питьевой воды, отопления, стоков и агрессивных сред нужны соответствующие материалы корпуса и уплотнений. Универсального клапана на все среды не бывает.

Положение монтажа. Поворотные клапаны чувствительны к положению (обычно горизонтальный участок), пружинные работают в любом. Перед установкой сверяют допустимое положение монтажа с инструкцией.

Направление потока. На корпусе указана стрелка направления потока. Установка клапана против стрелки полностью нарушает его работу — это контролируют при монтаже.

Материал корпуса. Латунь — для большинства бытовых задач, нержавеющая сталь и чугун — для тяжёлых условий. Материал влияет на долговечность, стойкость к среде и цену.

обратных клапанов

Valtec — Обратные клапаны различных конструкций для водоснабжения и отопления.

Stout — Клапаны и арматура для инженерных систем дома.

Itap — Латунные обратные клапаны и фитинги.

Tim — Доступные обратные клапаны для воды и отопления.

FAR — Латунная арматура, включая обратные клапаны.

Типичные ошибки при выборе и установке обратного клапана

Установка против направления потока. Клапан, смонтированный против стрелки на корпусе, не пропускает поток вообще или не выполняет свою функцию. Направление сверяют со стрелкой обязательно.

Неверное положение монтажа. Поворотный клапан, установленный без учёта допустимого положения, может не закрываться. Перед монтажом проверяют, в каком положении клапан рассчитан работать.

Несоответствие среде и температуре. Клапан для холодной воды на линии отопления быстро выходит из строя. Параметры по среде, давлению и температуре согласуют с системой.

Занижение диаметра. Слишком маленький клапан создаёт сопротивление, шум и теряет напор. Диаметр согласуют с трубопроводом, а не ставят «что было под рукой».

Отсутствие фильтра перед клапаном. Мусор и окалина мешают клапану плотно закрываться, и он начинает пропускать обратный поток. На загрязнённых линиях перед клапаном ставят фильтр.

Эксплуатация и обслуживание обратных клапанов

Обратные клапаны в целом не требуют обслуживания, но их работоспособность стоит периодически контролировать, особенно на ответственных линиях. Признак неисправности — клапан перестал держать обратный поток: насос теряет воду, появляется обратное движение среды или гул. Чаще всего причина в загрязнении или износе уплотнения запорного элемента.

Чтобы клапан служил долго, на загрязнённых линиях перед ним устанавливают фильтр грубой очистки: мусор и окалина мешают плотному закрытию. Приёмные клапаны насосов с сеткой периодически очищают от налёта и отложений. Засорённый или заклинивший клапан заменяют, так как ремонт большинства бытовых моделей нецелесообразен.

При монтаже и замене строго соблюдают направление потока по стрелке и допустимое положение установки, а также параметры по среде, давлению и температуре. Возможность отсечь участок запорной арматурой упрощает замену клапана без слива всей системы. Корректно подобранный и установленный клапан годами надёжно защищает систему от обратного потока.

Зачем нужен обратный клапан в системе

Обратный клапан решает целый ряд задач, незаметных до тех пор, пока его нет. В насосных группах он не даёт воде уходить обратно при остановке насоса, сохраняя его залив и защищая от обратного давления и гидроударов. В водоснабжении он предотвращает смешивание горячей и холодной воды и обратный подток, а на вводе — уход воды из системы. В канализации обратный клапан защищает подвалы и нижние этажи от затопления при подпоре стоков.

Чтобы клапан выполнял свою функцию, его подбирают под конкретную задачу: пружинный — как универсальный для большинства бытовых линий, поворотный — для больших диаметров с минимальным сопротивлением, шаровой — для стоков, приёмный с сеткой — на всасывание насоса. Решающее значение имеют согласование диаметра, среды, давления и температуры, а также правильная установка по направлению потока. Это недорогой элемент, который предотвращает дорогостоящие неприятности.
