Резьбовые фитинги

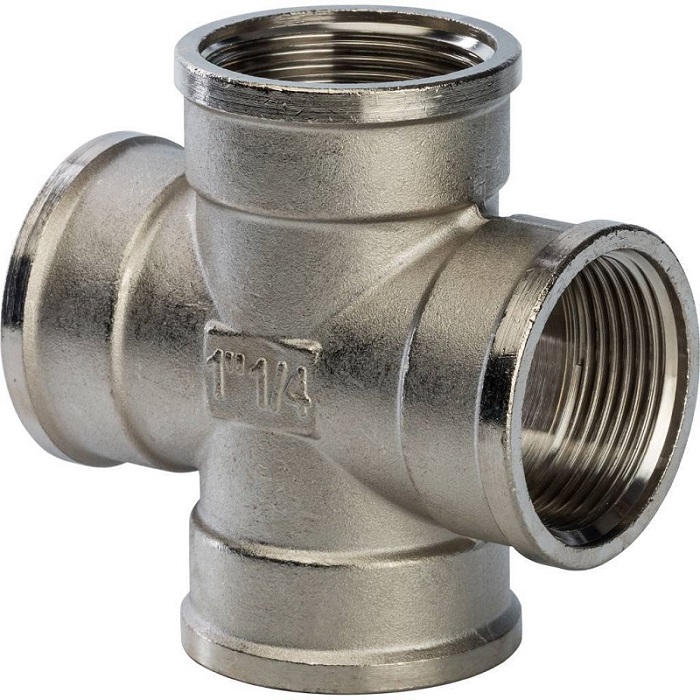

Резьбовые фитинги — соединительные элементы трубопроводов с цилиндрической или конической резьбой по ГОСТ или DIN. В каталоге К1-Строй — латунные и стальные муфты, тройники, отводы 90° и 45°, переходники, ниппели, контргайки, угольники, крестовины, заглушки, сгоны, бочёнки. Размеры резьбы 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2". Внутренняя и наружная резьба для всех вариантов подключения.

Что такое резьбовые фитинги

Резьбовой фитинг — деталь трубопроводной арматуры с резьбовым соединением (BSP, NPT или метрическая) для разборного монтажа труб, кранов, насосов, приборов учёта, бойлеров и другого оборудования. В отличие от пайки и сварки резьбовое соединение можно разобрать, перенести или заменить элемент без разрушения системы. Уплотнение производится льном с пастой, лентой ФУМ или анаэробными герметиками.

Виды резьбовых фитингов

Муфты прямые. Соединение двух труб одного диаметра. Внутренняя резьба с обеих сторон (Г-Г) или внутренняя+внутренняя (В-В) для трубы и крана.

Переходники. Соединение труб разных диаметров: 1/2" → 3/4", 3/4" → 1". С внутренней и наружной резьбой в разных комбинациях. Для перехода между стандартными размерами трубопровода.

Тройники. Ответвление под 90°. Все три выхода одного диаметра или с уменьшением одного из выходов. Применяются для ответвления стояков и разводки.

Угольники (отводы). Изменение направления на 90° или 45°. С внутренней и наружной резьбой. Радиусные плавные или резкие угловые в зависимости от стандарта.

Сгоны (американки). Разборное соединение из двух частей с накидной гайкой. Позволяет разобрать стык без вращения трубы. Применяются перед приборами учёта, кранами, насосами.

Бочёнки. Короткий патрубок с наружной резьбой на обоих концах. Длина 30, 40, 50, 60 мм. Для соединения двух элементов с внутренней резьбой.

Ниппели. Двусторонние короткие переходники, обычно с уменьшением диаметра. Например: внутренняя 1/2" и наружная 3/4" для подключения смесителя к трубе.

Заглушки и пробки. Для глухой закупорки трубы или фитинга. С внешним шестигранником под ключ. Применяются при опрессовке системы и временном отключении.

Как выбрать резьбовые фитинги

Размер резьбы. Дюймовая BSP: 1/4", 3/8", 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32), 1 1/2" (DN40), 2" (DN50). NPT (американская) — несовместима с BSP без переходника.

Тип резьбы. Цилиндрическая BSP-Parallel (Rp) — стандарт для воды, требует уплотнения. Коническая BSP-Taper (Rc, R) — для газа и пара, частично уплотняется самой резьбой.

Материал. Латунь CW617N — стандарт для воды, не корродирует, легко обрабатывается. Сталь — для масла, пара, гидравлики. Чугун — для канализации. Нержавейка — для агрессивных сред.

Тип среды. Холодная вода — любые латунные. Горячая до +110 °C — латунные с пометкой Tmax. Пар — стальные. Газ — латунные с СЕ-маркировкой. Кислород — обезжиренные с маркировкой O2.

Рабочее давление. PN10, PN16, PN25, PN40 — указано на корпусе фитинга. Бытовой водопровод — PN16 с запасом. Промышленные — PN40. Запас должен быть 2x от рабочего давления системы.

Стандарт. EN 10242 — европейский стандарт для латунных. DIN 2999 — резьбы. ГОСТ 8946-75 — отечественный угольники. Покупайте только маркированные стандартом изделия.

Покрытие латуни. Никелированное — серебристое, эстетично, антикоррозия для влажных помещений. Хромированное — для декоративных открытых соединений. Без покрытия — для скрытой проводки и технических трубопроводов.

Бренды резьбовых фитингов

Valtec — итальянский бренд систем сантехники: муфты, тройники, угольники из латуни CW617N с никелированным или хромированным покрытием.

Tiemme — итальянский премиум-бренд фитингов и арматуры для отопления и водоснабжения.

Profactor — российский производитель латунных фитингов и кранов массового сегмента для бытового применения.

ALTSTREAM — отечественный бренд сантехнических фитингов и комплектующих для разводки.

Stout — российский бренд систем отопления и водоснабжения с широкой линейкой фитингов и арматуры.

Bugatti — итальянский производитель шаровых кранов и фитингов премиум-сегмента для жилого и промышленного применения.

Типичные ошибки при выборе и монтаже

Резьба без уплотнения. Сухая резьба течёт через несколько часов или дней эксплуатации. Используйте лён + унипак или ленту ФУМ обмоткой 5–7 витков по ходу резьбы.

Излишнее усилие затяжки. Латунный фитинг трескается при перетягивании. Затягивайте до плотного контакта без излишнего усилия — для большинства соединений 4–5 оборотов от закрытия достаточно.

Совместное использование BSP и NPT. BSP (российская) и NPT (американская) внешне похожи, но имеют разный профиль и шаг. Соединение даёт течь даже при сильной затяжке. Используйте переходники BSP-NPT при работе с импортной техникой.

Лён с лентой ФУМ вместе. Применение одновременно двух разных уплотнителей даёт неоднородный шов. Используйте либо лён+унипак, либо только ФУМ — никогда не комбинируйте.

Тонкая лента ФУМ на грубой резьбе. Стандартная ФУМ 12×0,1 мм на 4-5 витках достаточно для бытовой воды. На большой грубой резьбе 1" и больше или на коническую — наматывайте больше витков (8–12) или используйте более толстую ленту 19×0,2 мм.

Уход и эксплуатация

Резьбовые соединения в сантехнике осматривают раз в год — следы белого известкового налёта или влаги вокруг фитинга говорят о микропротечке. Затяните на 1/4 оборота; если течь не уходит, разберите, очистите резьбу, перемотайте уплотнение и соберите заново. Для скрытых соединений в стене разборка с финишной отделкой обходится дорого — делайте качественно с первого раза.

Хромированные и никелированные фитинги в открытой обвязке требуют ухода только косметического — протирайте от пыли и налёта раз в 1–2 месяца. Не используйте абразивные чистящие средства — они стирают тонкий слой покрытия (1–5 мкм), под которым проступает латунь зеленоватого оттенка и быстро мутнеет.

Латунные фитинги обладают встроенной коррозионной стойкостью и не требуют дополнительной защиты в системе с обычной водой. В системах с агрессивной водой (высокая жёсткость, низкий pH, хлор более 1 мг/л) применяйте латунь со стабилизирующими добавками (DZR — dezincification resistant), либо переходите на нержавейку и медь.
